一、產品介紹

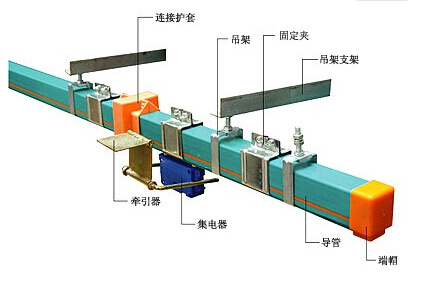

SDG系列封閉管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多極導電銅排、集電器以及吊架、固定夾、連接護套等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。

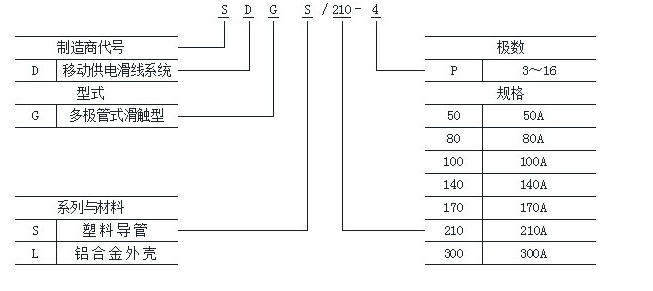

二、規格型號：
三、技術參數：
序號 類別
1 極間對地絕緣電阻>10MΩ
2 絕緣介電強度工頻交流3000V、1min無擊穿閃爍現象
3 外殼防護等級IP13 IP55
4 電熱穩定性20倍|額定1s
5 耐化學腐蝕穩定性耐酸、耐堿、耐鹽霧腐蝕
1、耐高溫試驗：普通型+55°C 金屬復合型+65°C
2、 耐低溫試驗-30°C
6 環境指標
3、耐濕熱試驗相對濕度95%+25°C
4、大氣壓力86-106KPa
7阻燃性自熄
8輸電導軌參數符合GB3049（電線電纜導體）標準要求
電阻率≤0.02Ωmm2/（+20°C時）
9導電器 牽引力：F<80N；運動速度：V<200m/min
電阻系數：0.1-0.35； 摩擦系數：0.2
10電刷系數 接觸壓降：0.3-0.1V；運行2000KM，磨損量<0.7mm
電刷有效磨損：4-6mm；有效工作壓力：1.8-2.3N/cm2

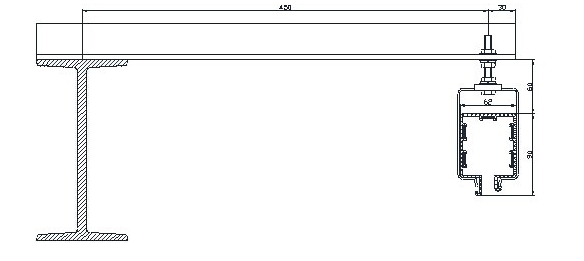

四、安裝示意圖：
五、應用場合：
