管片吊機、TBM導電軌.滑觸線(隨型彎)
易于安裝和維護，性能可靠，符合工業產品的安全標準。
SHT02系列管片吊機、TBM導電軌.滑觸線由滑線本體、懸吊夾與安裝支架、中間供電器、
集電器以及與集電器相適配的撥叉等部件組合而成，其結構形式合理簡捷，安裝方便。本系
統具有運行平穩、速度快、噪音低、軌道可隨形彎曲、供電方式隨意性高等特點。因此，它
被廣泛的應用于管片吊機和工業自動化物流輸送設備中作為移動供電的主要裝置之一。
管片吊機、TBM導電軌.滑觸線(隨型彎) 特點：
※ 采用無接頭安裝，易于安裝、占用空間小
※ 根據需要自由組合極數
※ 適合于中小電流工作工況
※ 特殊材質制造，運行平穩，速度快，噪音低
※ 安裝彎曲半徑較小，最小彎曲半徑600mm

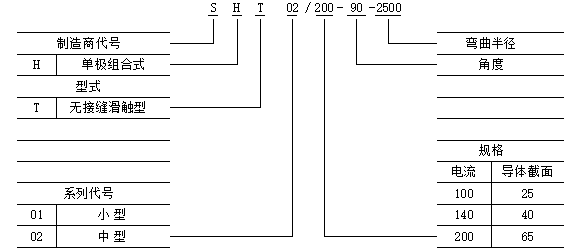

一、型號規格：
二、管片吊機、TBM導電軌.滑觸線(隨型彎)的技術指標及規格參數：
表1（技術指標）：
指標內容 | 指標值 |
安裝地點 | 室內 |
環境溫度 | -35℃～+ 75℃ |
工作電壓 | 交流660V 直流1000V |
防護等級 | IP23 |
運行速度 | ≤600m/min |
防污染等級 | Ⅳ 級 (一般導電粉塵和凝露狀態) |
絕緣介電強度 | 工頻交流3000V/min 無擊穿閃爍現象 |
抗非常熱和著火危險試驗 | 本生燈法試驗合格阻燃性能良好 |
短時耐受電流試驗 | 10倍額定電流 1S |
外殼擊穿電壓 | 25KV/min |

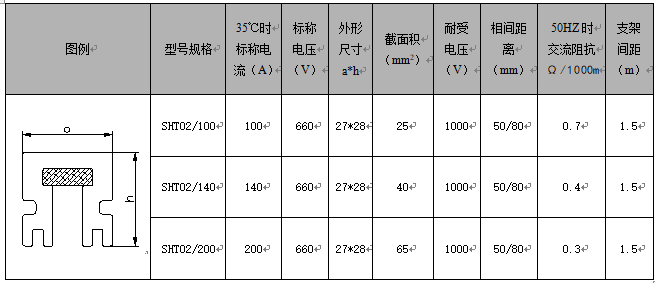

表2（規格參數）：
三、系統組成：
1.管片吊機、TBM導電軌.滑觸線(隨型彎）本體
管片吊機、TBM導電軌.滑觸線本體采用無氧銅為導體，以硬質PU為絕緣外護套材料。具有導電性能佳、
運行平穩、耐沖擊、安裝方便等特點。
2. 懸吊架
懸吊架是懸吊導軌的重要組件，由于它是導軌與安裝支架之間的介電體，因此它不但要有良好的
絕緣性能而且還要有良好的剛性，從而承擔導軌的重量，同時承受集電器與導軌之間的壓力。
3. 集電器
集電器是滑觸線系統中拾取電能的主要裝置，它通過集電刷與導軌的滑動接觸，將電能直接傳導
至用電器，從而實現系統的移動供電。集電器由機械結構的張力裝置和直接與導軌滑動接觸的集
電刷兩部分組成，機械結構的張力裝置決定集電器與導軌的滑動接觸壓力和機構穩定性，集電刷
則是與導軌接觸拾取電能的導體。
